OTDR：您的故障诊断和排除专家

您已经完成了光纤安装，现在正在使用光纤损耗测试仪(OLTS)对电缆设备进行认证——这是进行1级认证并准确测量损耗以确保应用支持的理想工具。

遗憾的是，您发现一些关键光纤链路的损耗远超该应用的损失预算。现在您需要对这些链路进行故障诊断和排除，以便解决问题，开始下一项工作。找到问题的速度越快，解决问题的速度就越快。OLTS无法准确确定链路的损耗情况，您根本没有时间检查每条故障链路的连接器是否被污染，或利用可视化故障定位仪(VFL)尝试找到可能在任何地方的中断。但是，如果您拥有光时域反射计(OTDR)，则可安枕无忧。它是终极故障诊断和排除工具。

光纤链路问题可能是由于光纤微弯、扭结或断裂、连接器污染、接头故障，或者是其他各种现场端接、电缆管理或安装事故造成的。幸亏OTDR能够检测反射光或反向散射，从而定位和测量上述任意事件的损耗。利用OTDR检查细节，还可以全面了解光纤安装和整体工艺质量。

即使应用仅使用较短波长进行传输，但使用OTDR进行故障诊断和排除时，最好在850nm和1300nm下进行多模测试，在1310和1550下进行单模测试。通常，较长波长的损耗较低，但是如果光纤受到应力，则较长波长会呈现较高损耗，更容易检测出问题。

在双方向均进行故障诊断和排除也很重要。不匹配的接头在一个方向上看起来可能像是增益(即负损耗)，而在另一个方向上则显示过大损耗(伪损耗)。但是，如果您进行双向测试，对损耗进行平均(按照2级测试要求)，则将获得实际损耗。幸运的是，福禄克网络的OptiFiber? Pro具有内置SmartLoop功能，使双向测试变得轻松简单。

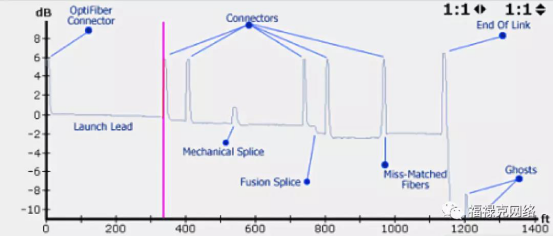

使用OTDR进行故障诊断和排除时，将最终获得沿光纤长度的损耗图形标记。虽然OTDR曲线看起来有点令人 眩晕，但它利用揭示事件类型的每个上升或下降来表示其测试的光纤链路的情况。

经验丰富的OTDR用户能够识别测试仪连接器、发射线、连接器、机械接头，熔接接头、未匹配光纤以及链路末端的反射事件。他们会知道出现在链路末端的小光点是幻象，不是真正需要关注的事件。

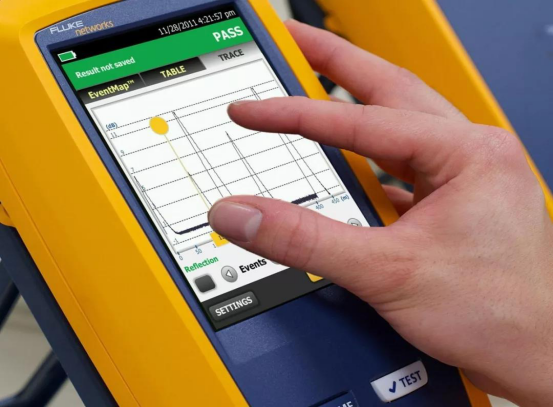

如果你不是轨迹分析专家，也无需担心。OptiFiber? Pro利用高级的逻辑电路来解读轨迹，并提供EventMap功能来表征实际事件。错误事件以红色图标突出显示，因此您可以更快地找出问题所在。

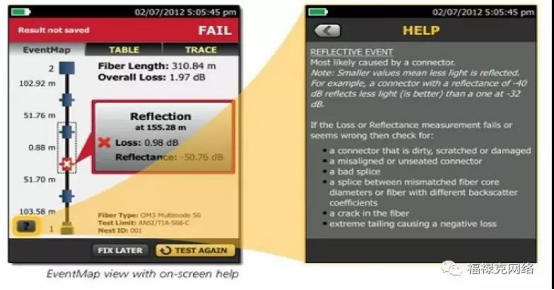

利用EventMap左下方的帮助图标即可进行访问，OptiFiber Pro甚至提供解决任何问题的建议修正措施。这绝对是一款终极故障诊断和排除工具！
