你们许多人可能已经看到客户越来越多地使用单模光纤，无论是因为单模光纤本身的优势(主要是距离和带宽)，还是因为与运营商网络的连接以及正在开发的新兴单模应用。

由于单模是外部设施运营商网络和超大规模数据中心的实际标准，低成本单模收发器日益增长的需求正在推动其成本降低。此外，我们现在看到各种规模的数据中心都在准备通过单模光纤支持短距离应用的200G及以上速度，如支持500米以下100、200和400G的100GBASE-DR、200GBASE-DR4和400GBASE-DR4。

因此，您需要知道如何确保上述系统能够支持客户所需的更高速度。

1.性能方面的注意事项

过去，像100GBASE-LR4这样的远程单模应用允许较大的插入损耗，而使用较便宜的收发器会降低插入损耗裕量。与支持100G、距离长达10千米的100GBASE-LR4允许6.3 dB插入损耗相比，对于长度为500米的短距离100GBASE-DR应用，允许的插入损耗仅为3 dB。因此，现在如同100 G多模应用一样，设计人员需要了解其损耗预算，该预算可能会限制通道中的连接数量。

对于单模光纤和更高的数据速率来说，需要更多地关注回波损耗。反射回收发器的光太多会造成误码和性能下降。这就是为什么我们还看到斜球面(APC)型连接器越来越普遍，其8度角端面使反射的光被吸收进包层之中，从而减少光纤纤芯内的背向反射。

2.关于清洁问题

对于单模光纤，有些关键事项需要考虑。首先，单模比多模更难保持清洁。同样的一粒灰尘，在62.5或50μm多模光纤纤芯上阻挡的光线要比在9μm单模光纤纤芯上阻挡的光线少得多。

涉及到APC单模连接器时，需要了解的事项更多。检查时，需要确保使用APC型检查探头端头，这种端头经过特别设计，可使摄像机与APC连接器的角度相匹配。福禄克网络的FI-7000 FiberInspector? Pro和FI-500 FiberInspector Micro具有APC型探头尖端，可供选择购买。

对于APC型连接器，还需要确保整个端面表面可以与清洁设备完全接触。换句话说，清洁设备必须以与连接器相同的8度角进行对齐，以便进行正确清洁。

3.正确测试

对带有APC型连接器的单模光纤进行1级测试时，还需要确保使用APC型适配器。对于福禄克网络的CertiFiber? Pro来说，只涉及到输出端口问题，因为其输入端口采用非接触式对接。

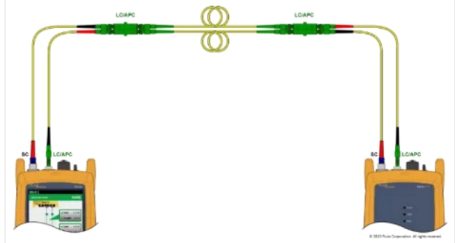

即使将APC型连接器连接至输入端时不会发生任何损坏，但您会收到一条关于接收到的功率过低的警告。测试APC系统时，您需要利用两根混合UPC-APC线和两根APC-APC线进行连接。对于2级OTDR测试，由于使用APC连接器时的反射被包层吸收并且回波损耗非常小，因此福禄克网络的OptiFiber? Pro(实际上所有的OTDR)将APC连接显示为如熔接头一样的非反射损耗。

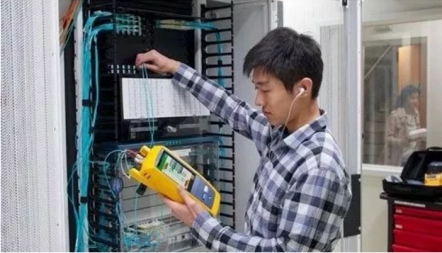

对于200GBASE-DR4和400GBASE-DR4短距离单模应用，您还需要处理MPO连接器，因为该应用需要8根光纤，4根用于发送，4根用于接收，数据传输速率为50或100Gb/s。在这种情况下，强烈推荐使用福禄克网络的MultiFiber Pro测试仪，该测试仪具有可同时扫描所有光纤的专用MPO连接器，从而避免使用费时的MPO到LC扇出转接线，该转接线将多根光纤分离为单光纤通道。如果您需要进行大量MPO相关工作，利用我们的FI-3000 Fiber Inspector Pro专业光纤检测显微仪，可以节省大量时间。当然，它具有APC MPO适配器。

测试单模光纤系统时，您还需要确保在1310和1550nm波长下均进行测试。不仅仅因为这两种波长都通过测试就意味着两者之间的任意波长都能通过测试，而且是因为轻微折弯在1310nm下可能显现不出来。
