【系列技术课程】第二十讲:光纤及光纤接头颜色
发表时间:2020-07-14     阅读次数:     字体:【

为什么我们总是看到不同颜色的光纤和光纤接头呢?本期我们就来为大家解答这个疑惑!

通过上期内容的讲解【系列技术课程】第十八讲:光纤命名,大家想必都知道了光纤分单、多模,单模分为 OS1a、OS2,OS1a是OS1的替代。多模又分为OM1至OM5,通常我们在机房或者其他的光纤施工现场会看到颜色多种多样的光纤跳线,为什么他们要有不同颜色呢?是为了美观还是不同厂家的喜好呢?很显然都不是的,真正原因是为了让我们更好的区分光纤的种类,防止我们错接错用,因为如果不做好光纤及其连接头颜色的规范,我们就无法区分光纤的种类,就会导致通信网络中因为混用不同类型光纤而故障频出。

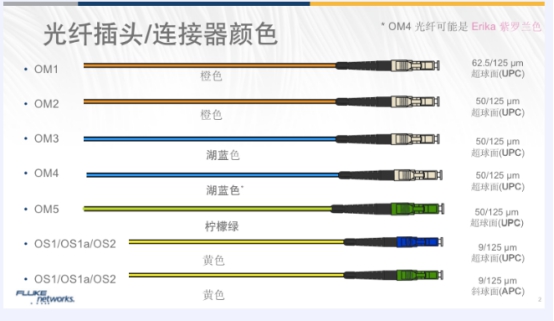

多模OM1、OM2光纤的外皮为橙色 OM3、OM4外皮是湖蓝色,也有一部分OM4使用紫罗兰色。OM5光纤是柠檬绿 。单模OS1、OS1a 、OS2外皮都是黄色。

再来说接头,一般多模光纤的接头和保护套是米色也有用灰色的。单模接头和保护套一般为蓝色。需要着重说明的是,多模的OM5光纤的接头和单模光纤APC研磨的接头都是绿色的,同是绿色接头怎么来区分是OM5光纤还是单模光纤呢?那这就需要配合光纤外皮的颜色来区分,光纤外皮是柠檬绿,接头也是绿的就是OM5光纤。光纤外皮是黄色,接头是绿色的,是单模APC光纤。最后需要强调的是,接头是APC的光纤与之连接的光纤也必须是APC接头。

更多关于光纤及其接头的颜色的内容,请关注福禄克网络公众号观看下方视频,视频全长2分46秒,建议在Wi-Fi环境下播放。
