混合布线注意事项

在布线基础设施方面，并非所有媒介和应用都始终相同。因此，对于每条链路，从媒介类型和应用角度来了解您正在测试的内容非常重要。

媒介混合:

通常，客户会确定某些应用只需要使用超5类（CAT 5e）或6类（CAT 6）布线，而其他应用需要使用超6类（CAT 6A）布线，或者他们可能意识到需要升级部分但不是所有链路。

以802.11ac Wi-Fi为例。随着最新的Wave 2无线接入点(WAP)面市，并能够提供高达约7 GB带宽，一些人可能会担心较长的CAT 5e或CAT 6电缆将导致吞吐量达不到标准，因此决定为这些线路部署CAT 6A。再以以太网供电为例，对于需要使用支持即将推出的4对线Type 3 (60W)和Type 4 (90W) 802.11bt PoE标准的高级电源的新设备来说，某些CAT 5E或CAT 6电缆可能太长而无法有效地支持上述功率水平以及更高的数据率，因为PoE产生的热量可能引起插入损耗并且需要缩短电缆长度。

部分升级或选择从一开始就部署混合媒介的结果是电信机房中的配线架上包括有CAT 5e、CAT 6和CAT 6A各种类别的电缆——可通过使用模块化插座配线架来实现在单个配线架中安装各种类别的连接。

了解测试内容的最佳方法之一是使用彩色编码插座——CAT 5e、CAT 6和CAT 6A均采用不同颜色。我们来看看——当您观察带有混合媒介的配线架的正面时，无论其类别如何，插座看起来就是个插座而已。但是如果您知道所有蓝色插座都是CAT 6A并且需要支持10 GB，那么您可以据此设置测试仪。还有另一种选择是查看插座上的标记(当安装在配线架或面板中时几乎不可能看到)，或尝试破解插入配线架后面的电缆上的通常难以阅读的图例。现在看来，彩色编码插座似乎很不错，你不觉得吗？

应用意识:

有时混合的不仅仅是媒介，还有应用本身。这就是为什么还应仔细考虑计划在每条链路上运行的应用。让我们考虑一下这样一种情况，以前安装的CAT 6链路现在需要支持2.5或5GBASE-T，以支持Wave 2 802.11ac应用。这一点并不能完全保证可以实现，对这些应用的链路进行认证是确切知道其是否能够正常工作的唯一方法

光纤之先见:

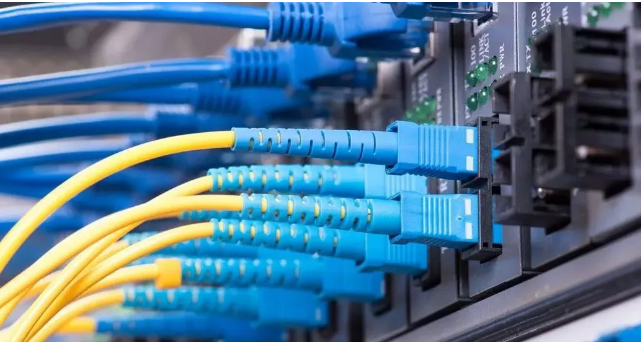

测试时，您不仅需要注意铜缆基础设施。在同一基础设施中，光纤类型和应用也可以混合使用。由于OM3和OM4光纤通常都是浅绿色的，因此在观察光纤配线架时，几乎无法分辨出这两种光纤。(值得庆幸的是，OM5多模光纤为柠檬绿色，这使得这种新型光纤更易于识别，从而方便您对光纤测试仪进行相应设置。)

虽然OM3和OM4都是激光优化50/125多模光纤系统，看起来可能相同，但与OM3相比，OM4提供更高模式带宽，因此可以在相同距离下传输更多信息。这意味着应用相同的情况下，要对其进行不同测试。

例如，OM3只能支持长度为300米的10 GB，而OM4光纤可以支持长度达550米的10 GB。因此，如果您根据10 GB的OM4测试参数来测试一条400米长的OM3链路，则插入损耗方面很可能无法通过测试。或者也许某些光纤链路计划通过10GBASE-SR4运行10 GB，而其他光纤链路需要通过40GBASE-SR4支持40 GB。同样，很显然，您需要从每条链路的媒介类型和应用角度来了解正在测试的内容。
