Type 3和Type 4已经到来

2018年9月底，针对Type 3和Type 4 PoE的IEEE 802.3bt标准终获批准！虽然我们相当长一段时间都在讨论这些较高级别的PoE，但现在它们终于获得了批准，我们认为这正是明确PoE类型、等级和认证以及重新认识我们的独特优势——测试的好时机。

Type 3 PoE从供电设备(PSE)提供60W功率，并为用电设备(PD)提供高达51W的输入功率，而Type 4 PoE从供电设备提供90W功率，为用电设备提供高达73W的输入功率。与之前Type 1 (15W)和Type 2 (30W) PoE仅使用两对线来传输电力不同，这两种新的PoE类别要用到双绞线电缆中的全部四对线(这就是为什么您经常听到802.3bt被称为四对线PoE)。更高的功率意味着PoE现在可用于为数字标牌和高级云台变焦摄像机、LED灯甚至台式计算机等各种设备供电。

等级系统:

IEEE 802.3 PoE为PoE系统分配各种等级，其中等级由供电设备和用电设备都支持的最低公共功率电平确定。这是通过供电设备利用链路层发现协议(LLDP)检测用电设备的功率要求来实现的，该协议本质上分析供电设备和用电设备之间的双向数据包。

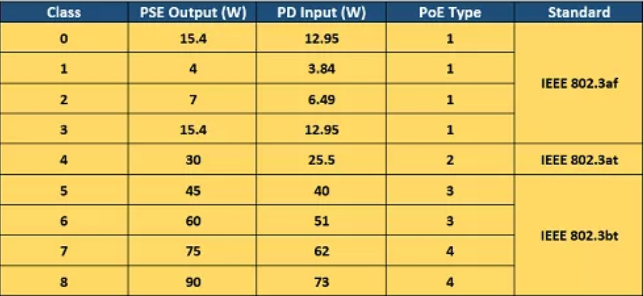

等级范围从0到8不等，Type 1和Type 2 PoE包括0级至4级，其涵盖的用电设备输入功率范围为12.95W至25.5W。Type 3包括5级(用电设备最高40W)和6级(用电设备最高51W)，Type 4包括7级(用电设备最高62W)和8级(用电设备最高73W)。我们为什么要分等级？

确定等级系统的主要原因是允许对功率要求进行协商以更好地管理供电设备的电力预算。例如，如果供电设备为6级，但用电设备仅为5级，则该系统被归类为5级，供电设备可以根据设备的要求设置最大输出功率，而不是输出超过需求的功率。

尽管有些技术人员依赖查询LLDP信息来跟踪哪些设备正在用电以及用电量是多少，但好消息是大部分人都无需担心等级问题——您真正需要知道的是设备所需的功率，从而选择正确的供电设备以确保满足需求。如果您对用电设备输入功率的要求比较广泛(这很正常，比如同一个环境下可能有需要低于4W功率的PoE挂钟，也可能有需要70W功率的PoE电视等等)，您无需为此担心，因为PoE类型是向后兼容的。

认证可以给予帮助:

在所有这些与我们行业相关的PoE讨论中，您可能也听说过以太网联盟的PoE认证。以太网联盟PoE认证计划旨在通过测试和验证特定的PoE设备来确保互操作性和IEEE 802.3 PoE标准的合规性，从而有助于最大限度地降低市场混乱。毕竟，PoE只是一个名称，任何人都可以用其来描述设备或仪器——甚至专利产品也可能不符合标准要求。

任何公司都可以将产品提交给以太网联盟进行认证，一旦获得认证，该产品就会被纳入至公共注册中心。虽然供电设备比用电设备更为常见，但认证产品上的以太网联盟官方徽标表示其符合标准要求，并确定其是否被视为供电设备或用电设备，并指定该产品提供或消耗的最大功率。

徽标本身很容易理解——红色箭头表示电力的定向流动(接收或发送)以指示供电设备或用电设备，方框内的数字表示等级，以便您知道最大功率(事后看来，如果您依据徽标指示行事，那么最好了解一下等级相关知识)。

测试回顾:

我们当然不能在讨论获得批准的Type 3和ype 4时，对测试避而不谈。PoE系统中，通过在两对线上施加共模电压来传输电力——意味着电流在两个导体之间平均分配。因此，线对中的每根导线的直流电阻都必须平衡(相等)，任何差异都被称为直流电阻不平衡。严重不平衡会使数据信号失真，导致误码、重传甚至数据链路失效。

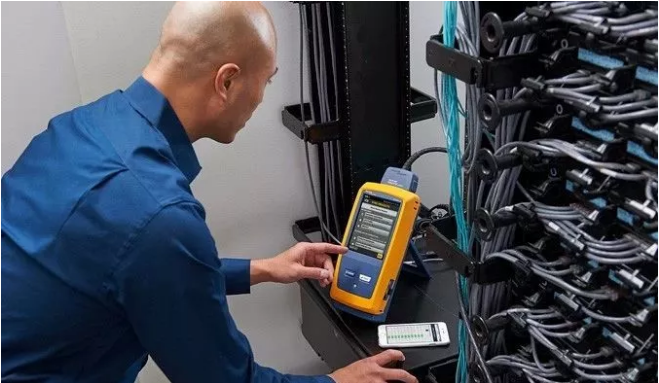

现在，Type 3和Type 4 PoE可以利用全部四对线来提供电力，除了担心每对线上的直流电阻不平衡问题外，多个线对之间严重的直流电阻不平衡也会对PoE系统造成严重破坏。虽然您可能会在供应商的电缆上看到直流电阻不平衡指标，但端接不一致也会导致直流电阻不平衡，因此对该参数进行现场测试是确保可以放心使用PoE系统的唯一方法。

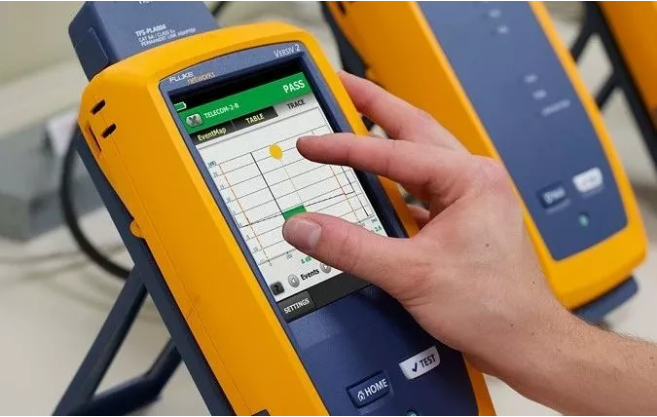

福禄克网络的DSX CableAnalyzer? 系列铜缆认证仪可快速、轻松地测试线对内和线对间的直流电阻不平衡。
